Solución Uponor PEX para fontanería
La presión que comunica la empresa suministradora
al final de la acometida es de:
P
aco
= 500.000 Pa = 0.5 Mpa.
Para obtener la pérdida de carga total realizaremos
los siguientes cálculos:
Pérdida de carga debida a la tubería es de 121.388 Pa.
Las pérdidas de carga localizadas de los accesorios
se pueden estimar en un 30 % de las pérdidas de
carga cada tramo.
Por lo tanto, 30 %
de 121.388
Pa son 36.416 Pa
La pérdida de presión debida a la existencia de un
filtro (200 mbar) y un
contador (300
mbar) T
otal
500 mbar = 50.000 Pa aprox.
Pérdida de carga total = 121.388+36.416+50.000=
207.804 Pa
La presión
necesaria para un suministro adecuado
será como mínimo la suma de las pérdidas de carga
más
la
correspondiente
para
vencer
la
altura
del
edificio y añadirle la
presión
mínima dinámica
del
aparato en situación más desfavorable.
La pérdida de presión debido a la altura del
edificio 17 m =1700 mbar = 170.000 Pa
Presión
mínima
dinámica
del
aparato
(suponiendo que sólo tenemos grifos será)
100 kPa = 100.000 Pa
Presión
de
suministro
necesaria
=
207.804+170.000+100.000 = P
s
= 477.804 Pa
No
habrá
que
instalar
grupo
de
presión
ya
que
superamos
la
presión
disponible
en la
acometida
que era de P
aco
= 500.000 Pa
De
acuerdo
con
el
cálculo
anterior
y
respetando
siempre
la
tabla
4.2.
“Diámetros
Mínimos
de
Derivación
a los
aparatos
del DB
HS-4”,
los diá-
metros
para
el
agua fría de
la
vivienda
quedarían
de la siguiente forma:
- Entrada a vivienda 25x2,3 mm
- Entrada a cocina 20x1,9 mm
- Entrada a cuarto de Baño 20x1,9 mm
- Fregadero Doméstico 16x1,8 mm
- Lavadora Doméstica 20x1,9 mm
- Lavavajillas Doméstico 16x1,8 mm
- Inodoro con Cisterna 16x1,8 mm
- Lavabo 16x1,8 mm
- Bidé 16x1,8 mm
- Bañera de más de 1,4 m 20x1,9 mm
Para el dimensionado de Agua Caliente se tiene en

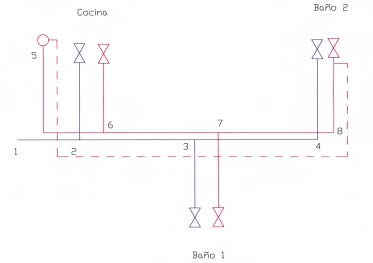

cuenta el siguiente esquema de instalación:
Donde cada tramo y diámetro se corresponden con la siguiente tabla:
Para el
dimensionado de la
red de agua caliente se supone un sistema todo centralizado con
generación de A.C.S. a traves de paneles solares y apoyo de caldera.
T
ramos:
